CE 301M R33 145-JAZ 3ф 5-60А, дин/р, кл/точн-1

Счетчик комплектуется двумя крышками (для установки в шкаф или на рейку). Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока в одном направлении. Интеграция в систему учета электроэнергии за счет удаленного сбора данных по цифровому интерфейсу, внешним модулям связи и оптическому порту.

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец месяца и за 12 предыдущих месяцев;
• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 8 тарифам на конец суток за 45 суток;

Счетчик обеспечивает задание следующих параметров:

• текущего времени и даты;
• разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 16 дат начала сезона;
• до 16 зон суточного графика тарификации и до 12 графиков тарификации;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• лимитов по потреблению и мощности по каждому тарифу.

Счётчик обеспечивает:

• Точность хода встроенных часов 0,5 сек/сутки.
• Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
• Ведение 6 журналов событий по 20 записей и 2 журналов по 40 записей.
• Точность измерений при изменении направления тока в фазной токовой цепи.
• Управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
• Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
• Индикацию данных на ЖКИ индикаторе с заданной периодичностью
  (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
• Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
• Сигнализацию об отклонении от лимитов по мощности и потреблению.

Технические характеристики
оптопорт	да
RS-485	да
с расширенным набором данных	да
число тарифов	8
масса, не более, кг	1
диапазон рабочих температур, °С	от -4 до 7
класс точности	1
номинальный, базовый (максимальный) ток, А	5 (60)
номинальное напряжение (фазное), В	230

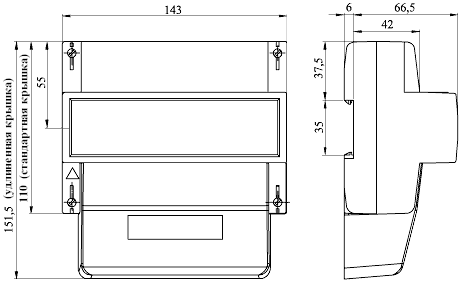

габаритные размеры, не более, мм	143 х 151,5 х 72,5
Нормативно-правовое обеспечение
включение в госреестр	нет
соответствие ГОСТ	Р52320-2005; Р52322-2005; Р52323-2005
Характеристики надежности
средняя наработка на отказ, тыс. часов	160
межповерочный интервал, лет	16
гарантийный срок (срок хранения и срок эксплуатации суммарно), лет	3
средний срок службы, лет	30

Документация

• Инструкция по программированию скачать (713.87 kB)
• Описание протокола обмена скачать (1.10 MB)
• Описание типа скачать (546.58 kB)
• Руководство по эксплуатации скачать (1.50 MB)
• Свидетельство об утверждении типа скачать (81.40 kB)
• Сертификат соответствия скачать (150.21 kB)
• Формуляр скачать (109.46 kB)
