10.02.2014
Корпорация Microsemi объявила о выпуске набора SmartFusion2 StarterKit
Корпорация Microsemi объявила о выпуске недорогой демонстрационной платы SmartFusion2 StarterKit для ознакомления с новым СнКSmartFusion2, включающим в себя энергонезависимую матрицу ПЛИС, выполненную по Flash-технологии, полноценную аппаратную процессорную подсистему на базе процессора ARM Cortex™ M3 с набором периферии, а также высокоскоростные последовательные приемопередатчики 5Гб/c и контроллеры памяти DDR.
Наборы SmartFusion2 StarterKit представлены в двух вариантах:
- SF2-STARTER-KIT-ES-2 сПЛИСM2S050-FG896
- SF2-484-STARTER-KITсПЛИСM2S010-FGG484

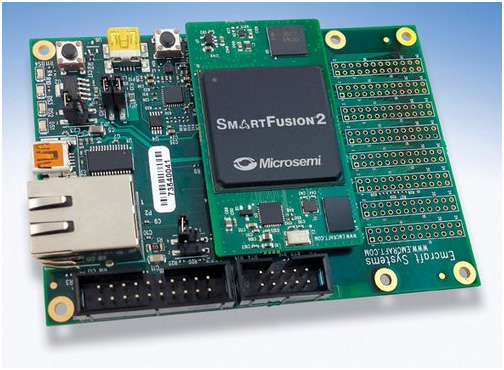

Набор SF2-STARTER-KIT-ES-2 (SmartFusion2 StarterKit) – это полнофункциональный стартовый набор, который представляет собой базовую платформу для разработки, отладки и прототипирования промышленных приложений, на базе систем-на-кристалле (СнК) семейства SmartFusion 2. SmartFusion2 это первая в мире СнК, включающая в себя энергонезависимую программируемую вентильную матрицу (FPGA), полноценную аппаратную процессорную подсистему на базе ядра ARM Cortex-M3 с соответствующим набором периферии, DSP подсистему, ОЗУ, а также высокоскоростные последовательные интерфейсы обмена данными.
Стартовый набор SmartFusion2 StarterKit поддерживает стандартные промышленные интерфейсы Ethernet, USB, SPI, I2C и UART, и содержит макетную плату для реализации специфических требований проекта. В состав набора входит базовая плата и система-на-модуле M2S-SOM, центральным элементом которой является СнК M2S050-FG896. Система-на-модуле M2S-SOM выполнена в компактном форм-факторе и подключается к базовой плате посредством специального коннектора.На базовой плате располагаются все необходимые компоненты периферии, порты коммуникационных интерфейсов, пользовательские кнопки, джамперы конфигурирования, разъемы для подключения стандартного интерфейса ARM JTAG и область для макетирования.На плате M2S-SOM, помимо СнКSmartFusion 2, установлены следующие компоненты: внешняя память 64 Мбайт, Flash-память 16 Мбит с последовательным интерфейсом и контроллер Ethernet PHY.
Аппаратная система питается от USB интерфейса, а в составе набора поставляется JTAG программатор-отладчик FlashPro4.Представленный набор может использоваться с программным обеспечением LiberoSoC v11.0 beta компании Microsemi, включающим в себя бесплатную лицензию LiberoGold, и поставляется с предустановленной демо-версией uClinux. В комплекте также поставляется адаптер USB - Wi-Fi, который поддерживается uClinux, что позволяет настроить беспроводную точку доступа, обслуживающую соединения DHCP Wi-Fi.
Отличительные особенности
- полнофункциональный стартовый набор, который предназначен для разработки промышленных приложений, в которых требуются различные коммуникационные интерфейс;
-
в состав набора входит базовая плата SOM-BSB-EXT и система-на-модуле M2S-SOM:
-
система-на-модуле M2S-SOM:
- компактный мезанниный модуль с размерами 34 мм * 59 мм;
- установлена СнК семейства SmartFusion 2 M2S050T-FG896ES, работающая на частоте 166 МГц;
- внешний интерфейс образован 80-выводным коннектором с шагом 0.4 мм;
- установлена внешняя память LPDDR 64 емкостью Мбайт;
- установлена внешняя Flash-память 16 Мбайт с интерфейсом SPI;
- установлен контроллер Ethernet PHY;
- сторожевой таймер;
- требуется один источник питания 3.3 В, установлены регуляторы напряжения 1.2 В, 1.8 В, 2.5 В;
- поддержка JTAG интерфейса для SmartFusion 2;
-
базовая плата:
- два коннектора для подключения мезанинного модуля;
- интерфейс и порт 10/100 Ethernet;
- интерфейс и порт USB OTG;
- интерфейс USB-UART на базе моста USB/UART, подключенного к порту UART0 мезанинного модуля;
- установлен стандартный коннектор ARM JTAG;
- интерфейс программатора-отладчика FlashPro 4;
- питание от USB, установлен регулятор напряжения 3.3 В;
- пользовательские кнопки, светодиоды, светодиоды статуса;
- область для макетирования;
-
система-на-модуле M2S-SOM:
- адаптер USB-Wi-Fi;
- полная программная поддержка
Демонстрационная плата включает в себя:
Количество | Описание |
1 | SmartFusion2 на M2S-SOM system-on-module сПЛИС M2S050-FG896 внаборе SF2-STARTER-KIT-ES-2 илиПЛИС M2S010-FGG484 внаборе SF2-484-STARTER-KIT |
1 | Базовая плата SOM-BSB-EXT SmartFusion2 system-on-module |
1 | JTAG программатор FlashPro4 для программирования и отладки ПЛИС SmartFusion2 |
1 | USB 2.0 Amalemini-BY-кабель через UART/интерфейс управления энергопотреблением (до 1A) от ПК |
1 | USB 2.0 Amalemini-B кабель для соединения SmartFusion2 с ПК через USB устройство |
1 | Mini-BUSB 2.0 Afemale кабель для соединения других USB устройств к SmartFusion2 |
1 | Кабель Ethernet |
1 | USB WiFi модуль |
Примечание: С набором поставляется бесплатная лицензия LiberoGold.
Примечание: Набор SF2-STARTER-KIT-ES и SF2-484-STARTER-KIT соответствует требованиям RoHS.
